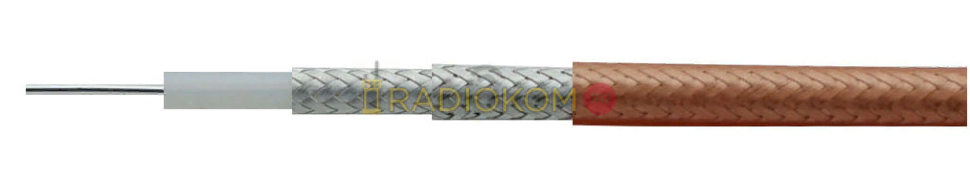

Кабель коаксиальный H+S RG 400 /U (цена за метр)

Кабель коаксиальный H+S RG 400 /U (цена за метр)
ВНИМАНИЕ! Уточняйте наличие и цену!
Оригинальная продукция Оригинальная продукция
Официальная гарантия Официальная гарантия
Быстрая доставка Быстрая доставка
Артикул: Sales-13

В наличии на складе: 312 метров

Этот кабель ценится за высокую гибкость, теплостойкость и эффективное экранирование. Благодаря этому он подходит для сложных условий:

— Мнемоника: RG 400 /U
— Волновое сопротивление: 50 Ом
— Центральный проводник: Многопроволочный (19 жил), медь с серебряным покрытием (CuAg)
— Изоляция: Политетрафторэтилен (PTFE, фторопласт-4)
— Экран: Двойная оплётка из посеребрённой меди (CuAg)
— Внешняя оболочка: Фторэтиленпропилен (FEP), огнестойкая, химически инертная
— Внешний диаметр: 4,95 мм
— Рабочая частота: До 6 ГГц
— Температурный диапазон: От -65 °C до +200 °C
— Затухание: 1,51 дБ/м на частоте 6 ГГц
— Минимальный радиус изгиба: Однократный — 25 мм, многократный — 50 мм
— Погонная ёмкость: 105 пФ/м
— Скорость распространения: 70%
— Испытательное напряжение: 5000 В
— Рабочее напряжение: 3000 В
В наличии
2 066 ₽

Для оптовых, дилерских и проектных заказов действуют специальные условия

Волгоград

Доставка

Товар находится на складе в г.Москва

  • СДЭК
  • «Деловые линии»
  • Другой транспортной компанией
Оплата
  • Безналичный банковский перевод
  • QR-код
  • Курьеру — если способ доступен
Гарантия: 6 месяцев
Обмен и возврат: 14 дней

Нашли дешевле? Получите скидку!

Универсальный высокочастотный кабель HUBER+SUHNER RG 400/U с волновым сопротивлением 50 Ом, рассчитанный на работу до 6 ГГц. Отличается высокой гибкостью и ресурсом изгибов благодаря многопроволочному центральному проводнику. Изоляция из твердого фторопласта (PTFE) и оболочка из FEP обеспечивают широкий диапазон рабочих температур (от -65 °C до +200 °C). Применяется в подвижных узлах, мобильных комплексах, внутриблочном монтаже РЭА, а также в транспорте и портативной аппаратуре.

Характеристики

ЭлементМатериалДиаметр / Особенности
Центральный проводник Медь, серебряное покрытие (CuAg) Многопроволочный (19 жил)
Диэлектрик (изоляция) PTFE (политетрафторэтилен) 2.95 мм
Внешний проводник (экран) Медь, серебряное покрытие (CuAg) Двойная оплетка (97% + 94%)
Оболочка (джекет) FEP (фторированный этилен-пропилен) Цвет RAL 8015 (коричневый), диаметр 4.95 мм

Подходящие соединители (кабельная группа): U11 — 3 мм / 50 Ом

Преимущества

  • Двойная экранированная оплетка обеспечивает высокую защиту от помех.
  • Использование PTFE в качестве диэлектрика позволяет работать при температурах до +200°C.
  • Гибкость конструкции позволяет использовать кабель в подвижных соединениях.

Применение

  • Городской транспорт (колесные и гусеничные платформы)
  • Портативная и носимая аппаратура
  • Внутриблочные соединения РЭА
  • Мобильные комплексы быстрого развертывания
  • Тоннели и другие ограниченные пространства
Кабели серии RG от HUBER+SUHNER соответствуют базовым спецификациям MIL-C-17, изготавливаются методом экструзии, что обеспечивает удобство разделки и монтажа. Полные данные доступны в общем каталоге RF-кабелей HUBER+SUHNER или у официальных партнеров.
Характеристики

Конструкция

ЭлементМатериалДиаметр / Особенности
Центральный проводник Медь, серебряное покрытие (CuAg) Многопроволочный (19 жил)
Диэлектрик (изоляция) PTFE (политетрафторэтилен) 2.95 мм
Внешний проводник (экран) Медь, серебряное покрытие (CuAg) Двойная оплетка (97% + 94%)
Оболочка (джекет) FEP (фторированный этилен-пропилен) Цвет RAL 8015 (коричневый), диаметр 4.95 мм

Электрические параметры

ПараметрЗначение
Волновое сопротивление 50 Ом ± 2 Ом
Рабочая частота (макс.) 6 ГГц
Емкость 94 пФ/м
Скорость распространения сигнала 69 %
Задержка сигнала 4.75 нс/м
Экранирующая эффективность ≥ 81 дБ (до 6 ГГц)
Рабочее напряжение ≤ 1.7 кВ (среднекв., на уровне моря)
Испытательное напряжение 3.4 кВ (50 Гц, 1 мин)

Механические параметры

ПараметрЗначение
Вес 6.4 кг / 100 м
Минимальный радиус изгиба — статический: 30 мм — повторяющийся: 50 мм — динамический: 75 мм

Условия эксплуатации

ПараметрДиапазон / Характеристика
Температура эксплуатации от –65 °C до +200 °C
Температура монтажа от –20 °C до +60 °C
Испытание на распространение пламени IEC 60332-3
Галогенсодержащий Нет
Соответствие стандартам 2011/65/EU (RoHS), 2006/1907/EC (REACH)

Коэффициенты затухания и максимальная мощность (CW)

Коэффициенты для расчета:
a = 0.3894, b = 0.0925, fmax = 6 ГГц
Базовая мощность на 1 ГГц = 365 Вт

Таблица значений (наиболее востребованные частоты):

Частота, ГГцНоминальное затухание, дБ/мМакс. мощность (CW), Вт (при 25 °C)
0.3 0.24 666
1.0 0.44 365
2.4 0.83 236
3.0 0.95 211
4.0 1.13 185
5.0 1.31 167
6.0 1.51 149
Примечание: Максимальная мощность указана для уровня моря и температуры окружающей среды +25 °C. При +40 °C мощность снижается.
Бренд HUBER+SUHNER
